針對真空輔助成型技術(shù)(VARl)對基體樹(shù)脂[ShuZhi]的特殊要求[YaoQiu]，結合航空材料對性能[XingNen]的高要求[YaoQiu]，研制了BA9912中溫固化[GuHua]環(huán)氧樹(shù)脂[ShuZhi]體系。采用VARI工藝[GongYi]制備了C0827/BA9912復合材料，測試了BA9912樹(shù)脂[ShuZhi]澆注料及其復合材料的力學(xué)性能[XingNen]和耐熱性能[XingNen]，并與國內外同類(lèi)樹(shù)脂[ShuZhi]進(jìn)行了適當的比較分析[FenXi]。分析[FenXi]測試結果表明，BA9912樹(shù)脂[ShuZhi]具有良好的力學(xué)性能[XingNen]、耐熱性能[XingNen]和工藝[GongYi]性能[XingNen]，能夠滿(mǎn)足VARI成型工藝[GongYi]要求[YaoQiu]，適合在航空航天領(lǐng)域中應用。

三、結果與討論

1、BA9912樹(shù)脂[ShuZhi]的物化特性和工藝[GongYi]性能[XingNen]

真空輔助樹(shù)脂[ShuZhi]灌注樹(shù)脂[ShuZhi]制備（二）

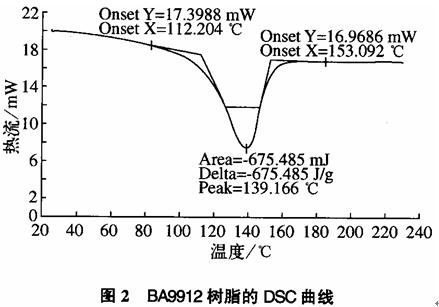

對BA9912樹(shù)脂[ShuZhi]進(jìn)行DSC分析[FenXi]，可以[KeYi]了解樹(shù)脂[ShuZhi]體系的固化[GuHua]反應特性，其DSC曲線(xiàn)如圖2所示。分析[FenXi]圖2可知，BA9912樹(shù)脂[ShuZhi]的反應放熱峰始溫度[WenDu]為112℃、峰頂溫度[WenDu]為139℃、峰終溫度[WenDu]153℃，從中可以[KeYi]看出，該體系反應溫度[WenDu]區域窄反應溫度[WenDu]較低，反應活性高，能夠滿(mǎn)足中溫(120℃)固化[GuHua]的要求[YaoQiu]。

真空輔助樹(shù)脂[ShuZhi]灌注樹(shù)脂[ShuZhi]制備（二）

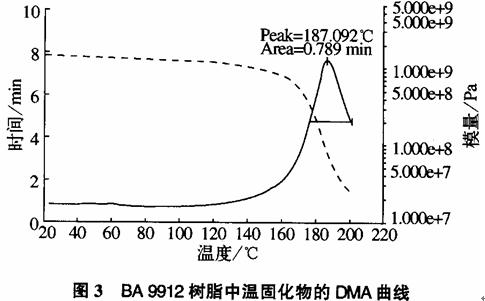

圖3為BA9912樹(shù)脂[ShuZhi]中溫固化[GuHua]物的DMA曲線(xiàn)。從圖中可以[KeYi]獲知，BA9912樹(shù)脂[ShuZhi]在中溫固化[GuHua]條件下，固化[GuHua]物的玻璃化轉變溫度[WenDu]Tg達到了187℃，其模量—溫度[WenDu]曲線(xiàn)的拐點(diǎn)為173.9℃，82℃時(shí)的模量保持率達到88%，120℃時(shí)則達到了80.1%，說(shuō)明BA9912樹(shù)脂[ShuZhi]活性高，耐熱性好，能夠滿(mǎn)足工作溫度[WenDu]82℃以上的要求[YaoQiu]。
