0 引 言 建筑能耗占人類(lèi)能源消耗的 30% ～ 40% , 而其中絕大部分用于取暖和空調 , 提高建筑物保溫[BaoWen]隔熱[GeRe]性能[XingNen]是節約能源、提高建筑物使用功能的重要途徑。前幾年國家針對建筑物防水[FangShui]工程制定了一系列政策法規 , 使建筑物的防水[FangShui]質(zhì)量大為改觀(guān)。同時(shí)具有隔熱[GeRe]保溫[BaoWen]作用的防水[FangShui]保溫[BaoWen]必將成為功能性建筑的一個(gè)發(fā)展方向。 目前市場(chǎng)上一些防水[FangShui]保溫[BaoWen]大多是以珍珠巖、蛭石、泡沫玻璃、發(fā)泡聚苯乙烯、發(fā)泡聚氨酯等為主要隔熱[GeRe]材料 , 由于這些材料機械強度小 , 使涂層斷裂伸長(cháng)率小 , 防水[FangShui]效果和耐磨性差 , 一般需要涂層厚度達到 20 ～ 50 mm 才能起到較好的防水[FangShui]、保溫[BaoWen]隔熱[GeRe]作用 , 并且效果相對較差。本文將空心[KongXin]玻璃微珠和紅外線(xiàn)反射劑添加到中代替上述物質(zhì) , 克服了傳統防水[FangShui]保溫[BaoWen]需要厚涂的缺點(diǎn) , 涂刷時(shí)能形成耐磨、均勻、致密的涂膜 , 涂層厚度可控制在 2 mm 左右。 1 主要原料 空心[KongXin]玻璃微珠 : 濟寧玻璃微珠有限公司生產(chǎn) ; 彈性丙烯酸乳液[RuYe] : 羅門(mén)哈斯生產(chǎn)的 PR IMAL ò 2438M 自交聯(lián)彈性丙烯酸乳液[RuYe] ; TS - 2 型紅外線(xiàn)反射劑 : 山東科技大學(xué)建材研究所研制 ; 硅藻土 : 助劑 ; 水。 2 配方及生產(chǎn)工藝 2. 1 合成工藝 將上述原料按一定順序和比例混合 , 經(jīng)砂磨機研磨均勻后 , 調漆過(guò)濾后制得防水[FangShui]保溫[BaoWen]。 2. 2 防水[FangShui]保溫[BaoWen]的涂膜性能[XingNen] 防水[FangShui]保溫[BaoWen]的涂膜性能[XingNen]見(jiàn)表 1 。

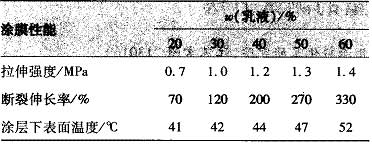

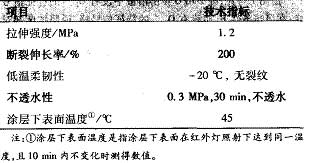

表 1 涂膜性能[XingNen] 3 結果與討論 3. 1 彈性丙烯酸乳液[RuYe]用量對涂膜性能[XingNen]的影響[YingXiang] 彈性丙烯酸乳液[RuYe]用量對涂膜性能[XingNen]的影響[YingXiang]見(jiàn)表 2 。 表 2 不同乳液[RuYe]含量時(shí)涂膜性能[XingNen]

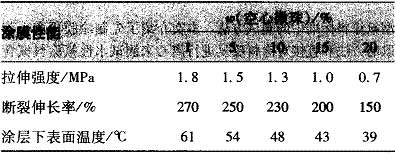

3. 2 空心[KongXin]玻璃微珠用量對涂膜性能[XingNen]的影響[YingXiang] 空心[KongXin]玻璃微珠含量對涂膜性能[XingNen]的影響[YingXiang]見(jiàn)表 3 。 表 3 不同空心[KongXin]玻璃微珠含量的涂膜性能[XingNen]

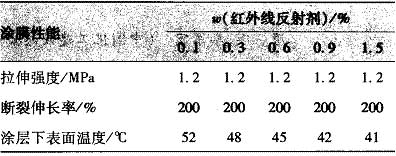

從表 3 可以看出 : 隨著(zhù)空心[KongXin]玻璃微珠用量的增加[ZengJia] , 涂膜的拉伸強度和斷裂伸長(cháng)率逐漸降低 , 但涂膜的隔熱[GeRe]性能[XingNen]卻在提高。說(shuō)明空心[KongXin]玻璃微珠具有較好的絕熱性能[XingNen] , 但其用量太多 , 會(huì )影響[YingXiang]涂膜的防水[FangShui]性能[XingNen]。 空心[KongXin]玻璃微珠粒度在 10 ～ 250 μ m, 壁厚 1 ～ 2 μ m, 質(zhì)量較輕 , 分散性好 , 具有較高的機械強度和良好的化學(xué)穩定性 , 其中空的特點(diǎn)使空心[KongXin]微珠熱傳導系數低 , 使固化形成的涂膜具有保溫[BaoWen]隔熱[GeRe]性能[XingNen]?？招腫KongXin]玻璃微珠在涂膜中還能夠形成一層薄壁空心[KongXin]珠構成的空心[KongXin]腔體群 , 產(chǎn)生良好的阻隔型隔熱[GeRe]機理的隔熱[GeRe]效果 , 而提高涂膜的隔熱[GeRe]性能[XingNen]。 3. 3 TS - 2 型紅外線(xiàn)反射劑的用量對性能[XingNen]的影響[YingXiang] TS - 2 型紅外線(xiàn)反射劑的用量對性能[XingNen]的影響[YingXiang]見(jiàn)表 4 。 從表 4 可知 , 隨著(zhù)紅外線(xiàn)反射劑用量的增加[ZengJia] , 涂膜拉伸強度和斷裂伸長(cháng)率不變。但是 , 隨著(zhù)反射劑用量的增加[ZengJia] , 涂膜的隔熱[GeRe]性能[XingNen]卻在迅速提高 , 這是因為太陽(yáng)輻射熱絕大部分處于 400 ～ 1 800 nm 范圍內 , TS - 2 型紅外線(xiàn)反射劑能反射 80% 以上該波長(cháng)范圍內的光 , 將太陽(yáng)的熱輻射反射回外部空間 , 而使基層溫度不至于升高。同時(shí) , 還能降低涂膜的日光熱老化作用 , 延長(cháng)涂膜的使用壽命。 表 4 不同 TS - 2 型紅外線(xiàn)反射劑含量時(shí)涂膜性能[XingNen]指標
3. 4 涂層厚度對涂膜隔熱[GeRe]性能[XingNen]的影響[YingXiang] 涂層厚度對絕熱性能[XingNen]的影響[YingXiang]見(jiàn)表 5 。 表 5 涂層厚度對涂膜隔熱[GeRe]性能[XingNen]的影響[YingXiang]
4 結 語(yǔ) (1) 由彈性丙烯酸乳液[RuYe]、空心[KongXin]玻璃微珠、紅外線(xiàn)反射劑等原料配制的防水[FangShui]保溫[BaoWen] , 薄層涂敷即可達到良好的防水[FangShui]、隔熱[GeRe]保溫[BaoWen]效果 , 厚度比用一般如珍珠巖、蛭石等材料配置的防水[FangShui]保溫[BaoWen]薄 , 厚度可控制在 (2) 防水[FangShui]保溫[BaoWen]中乳液[RuYe]添加量一般控制在 42% 左右。 (3) TS - 2 型紅外線(xiàn)反射劑對太陽(yáng)光的反射率達到 80% 以上 , 將太陽(yáng)的熱輻射反射回外部空間 , 使基層溫度不至于升高。 |
